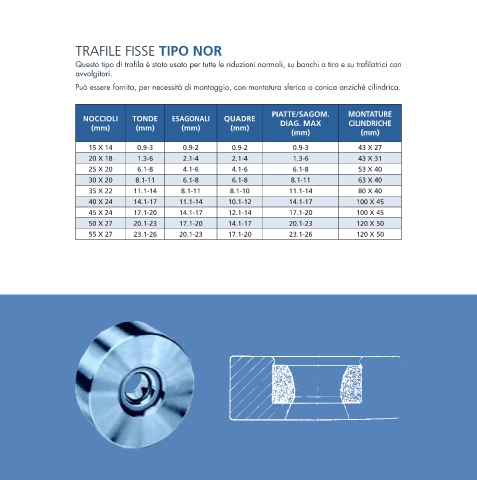

TRAFILE FISSE TIPO NOR

Questo tipo di trafila è stato usato per tutte le riduzioni normali, su banchi a tiro e su trafilatrici con
avvolgitori.
Può essere fornita, per necessità di montaggio, con montatura sferica o conica anziché cilindrica.

PIATTE/SAGOM. MONTATURE
NOCCIOLI TONDE ESAGONALI QUADRE DIAG. MAX CILINDRICHE
(mm) (mm) (mm) (mm)
(mm) (mm)

15 X 14 0.9-3 0.9-2 0.9-2 0.9-3 43 X 27
20 X 18 1.3-6 2.1-4 2.1-4 1.3-6 43 X 31
25 X 20 6.1-8 4.1-6 4.1-6 6.1-8 53 X 40
30 X 20 8.1-11 6.1-8 6.1-8 8.1-11 63 X 40
35 X 22 11.1-14 8.1-11 8.1-10 11.1-14 80 X 40
40 X 24 14.1-17 11.1-14 10.1-12 14.1-17 100 X 45
45 X 24 17.1-20 14.1-17 12.1-14 17.1-20 100 X 45
50 X 27 20.1-23 17.1-20 14.1-17 20.1-23 120 X 50
55 X 27 23.1-26 20.1-23 17.1-20 23.1-26 120 X 50
