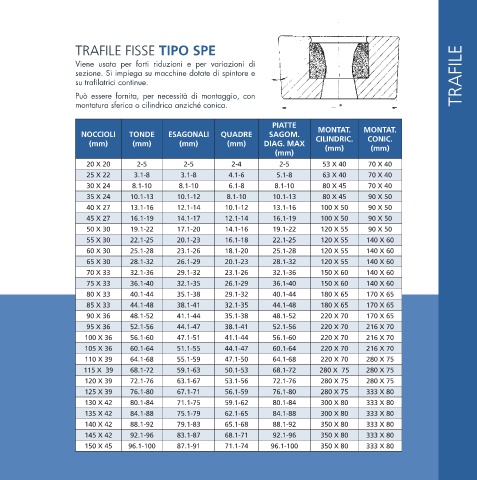

TRAFILE FISSE TIPO SPE

Viene usata per forti riduzioni e per variazioni di
sezione. Si impiega su macchine dotate di spintore e TRAFILE
su trafilatrici continue.
Può essere fornita, per necessità di montaggio, con
montatura sferica o cilindrica anziché conica.

PIATTE
MONTAT.
NOCCIOLI TONDE ESAGONALI QUADRE SAGOM. CILINDRIC. MONTAT.
CONIC.
(mm) (mm) (mm) (mm) DIAG. MAX (mm) (mm)
(mm)
20 X 20 2-5 2-5 2-4 2-5 53 X 40 70 X 40
25 X 22 3.1-8 3.1-8 4.1-6 5.1-8 63 X 40 70 X 40
30 X 24 8.1-10 8.1-10 6.1-8 8.1-10 80 X 45 70 X 40
35 X 24 10.1-13 10.1-12 8.1-10 10.1-13 80 X 45 90 X 50
40 X 27 13.1-16 12.1-14 10.1-12 13.1-16 100 X 50 90 X 50
45 X 27 16.1-19 14.1-17 12.1-14 16.1-19 100 X 50 90 X 50
50 X 30 19.1-22 17.1-20 14.1-16 19.1-22 120 X 55 90 X 50
55 X 30 22.1-25 20.1-23 16.1-18 22.1-25 120 X 55 140 X 60
60 X 30 25.1-28 23.1-26 18.1-20 25.1-28 120 X 55 140 X 60
65 X 30 28.1-32 26.1-29 20.1-23 28.1-32 120 X 55 140 X 60
70 X 33 32.1-36 29.1-32 23.1-26 32.1-36 150 X 60 140 X 60
75 X 33 36.1-40 32.1-35 26.1-29 36.1-40 150 X 60 140 X 60
80 X 33 40.1-44 35.1-38 29.1-32 40.1-44 180 X 65 170 X 65
85 X 33 44.1-48 38.1-41 32.1-35 44.1-48 180 X 65 170 X 65
90 X 36 48.1-52 41.1-44 35.1-38 48.1-52 220 X 70 170 X 65
95 X 36 52.1-56 44.1-47 38.1-41 52.1-56 220 X 70 216 X 70
100 X 36 56.1-60 47.1-51 41.1-44 56.1-60 220 X 70 216 X 70
105 X 36 60.1-64 51.1-55 44.1-47 60.1-64 220 X 70 216 X 70
110 X 39 64.1-68 55.1-59 47.1-50 64.1-68 220 X 70 280 X 75
115 X 39 68.1-72 59.1-63 50.1-53 68.1-72 280 X 75 280 X 75
120 X 39 72.1-76 63.1-67 53.1-56 72.1-76 280 X 75 280 X 75
125 X 39 76.1-80 67.1-71 56.1-59 76.1-80 280 X 75 333 X 80
130 X 42 80.1-84 71.1-75 59.1-62 80.1-84 300 X 80 333 X 80
135 X 42 84.1-88 75.1-79 62.1-65 84.1-88 300 X 80 333 X 80
140 X 42 88.1-92 79.1-83 65.1-68 88.1-92 350 X 80 333 X 80
145 X 42 92.1-96 83.1-87 68.1-71 92.1-96 350 X 80 333 X 80
150 X 45 96.1-100 87.1-91 71.1-74 96.1-100 350 X 80 333 X 80
