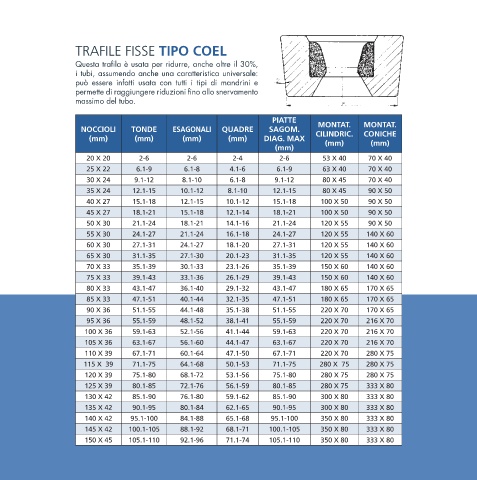

TRAFILE FISSE TIPO COEL

Questa trafila è usata per ridurre, anche oltre il 30%,
i tubi, assumendo anche una caratteristica universale:
può essere infatti usata con tutti i tipi di mandrini e
permette di raggiungere riduzioni fino allo snervamento
massimo del tubo.

PIATTE
MONTAT.
NOCCIOLI TONDE ESAGONALI QUADRE SAGOM. CILINDRIC. MONTAT.
CONICHE
(mm) (mm) (mm) (mm) DIAG. MAX (mm) (mm)
(mm)
20 X 20 2-6 2-6 2-4 2-6 53 X 40 70 X 40
25 X 22 6.1-9 6.1-8 4.1-6 6.1-9 63 X 40 70 X 40
30 X 24 9.1-12 8.1-10 6.1-8 9.1-12 80 X 45 70 X 40
35 X 24 12.1-15 10.1-12 8.1-10 12.1-15 80 X 45 90 X 50
40 X 27 15.1-18 12.1-15 10.1-12 15.1-18 100 X 50 90 X 50
45 X 27 18.1-21 15.1-18 12.1-14 18.1-21 100 X 50 90 X 50
50 X 30 21.1-24 18.1-21 14.1-16 21.1-24 120 X 55 90 X 50
55 X 30 24.1-27 21.1-24 16.1-18 24.1-27 120 X 55 140 X 60
60 X 30 27.1-31 24.1-27 18.1-20 27.1-31 120 X 55 140 X 60
65 X 30 31.1-35 27.1-30 20.1-23 31.1-35 120 X 55 140 X 60
70 X 33 35.1-39 30.1-33 23.1-26 35.1-39 150 X 60 140 X 60
75 X 33 39.1-43 33.1-36 26.1-29 39.1-43 150 X 60 140 X 60
80 X 33 43.1-47 36.1-40 29.1-32 43.1-47 180 X 65 170 X 65
85 X 33 47.1-51 40.1-44 32.1-35 47.1-51 180 X 65 170 X 65
90 X 36 51.1-55 44.1-48 35.1-38 51.1-55 220 X 70 170 X 65
95 X 36 55.1-59 48.1-52 38.1-41 55.1-59 220 X 70 216 X 70
100 X 36 59.1-63 52.1-56 41.1-44 59.1-63 220 X 70 216 X 70
105 X 36 63.1-67 56.1-60 44.1-47 63.1-67 220 X 70 216 X 70
110 X 39 67.1-71 60.1-64 47.1-50 67.1-71 220 X 70 280 X 75
115 X 39 71.1-75 64.1-68 50.1-53 71.1-75 280 X 75 280 X 75
120 X 39 75.1-80 68.1-72 53.1-56 75.1-80 280 X 75 280 X 75
125 X 39 80.1-85 72.1-76 56.1-59 80.1-85 280 X 75 333 X 80
130 X 42 85.1-90 76.1-80 59.1-62 85.1-90 300 X 80 333 X 80
135 X 42 90.1-95 80.1-84 62.1-65 90.1-95 300 X 80 333 X 80
140 X 42 95.1-100 84.1-88 65.1-68 95.1-100 350 X 80 333 X 80
145 X 42 100.1-105 88.1-92 68.1-71 100.1-105 350 X 80 333 X 80
150 X 45 105.1-110 92.1-96 71.1-74 105.1-110 350 X 80 333 X 80
